飞翼曲面与隐形特征

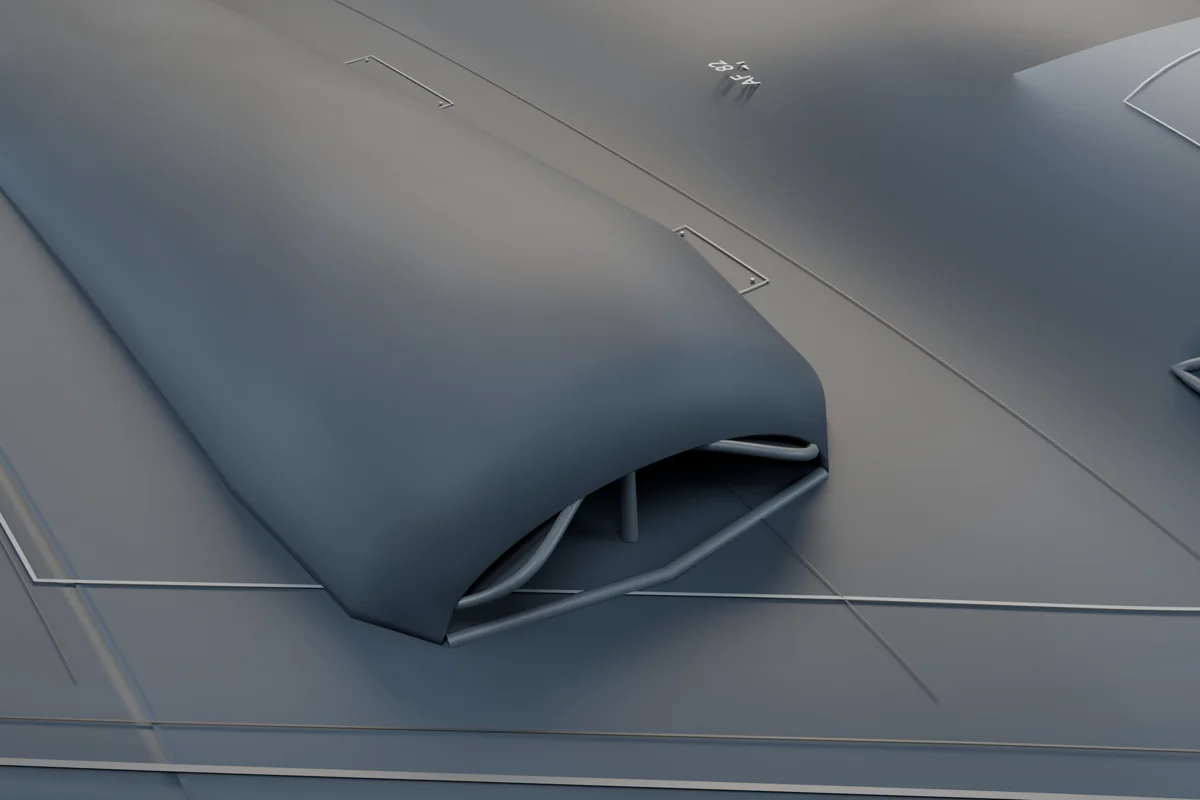

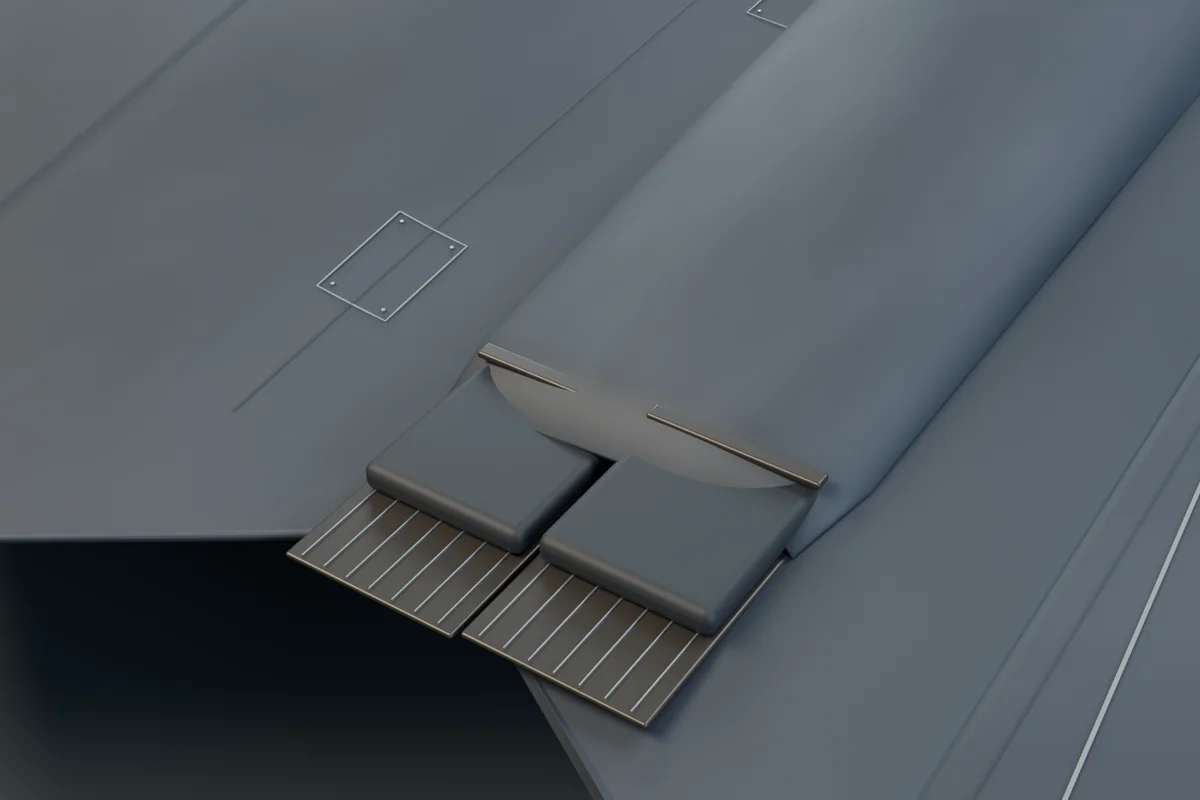

大后掠角前缘与平滑翼身融合，前三后双锯齿机翼后缘。肩部 S 弯低探测进气道与后机身上表面耐热排气槽，严格遵循隐形几何准则。
WORK 002 / 航空三维建模 / AI CREATION

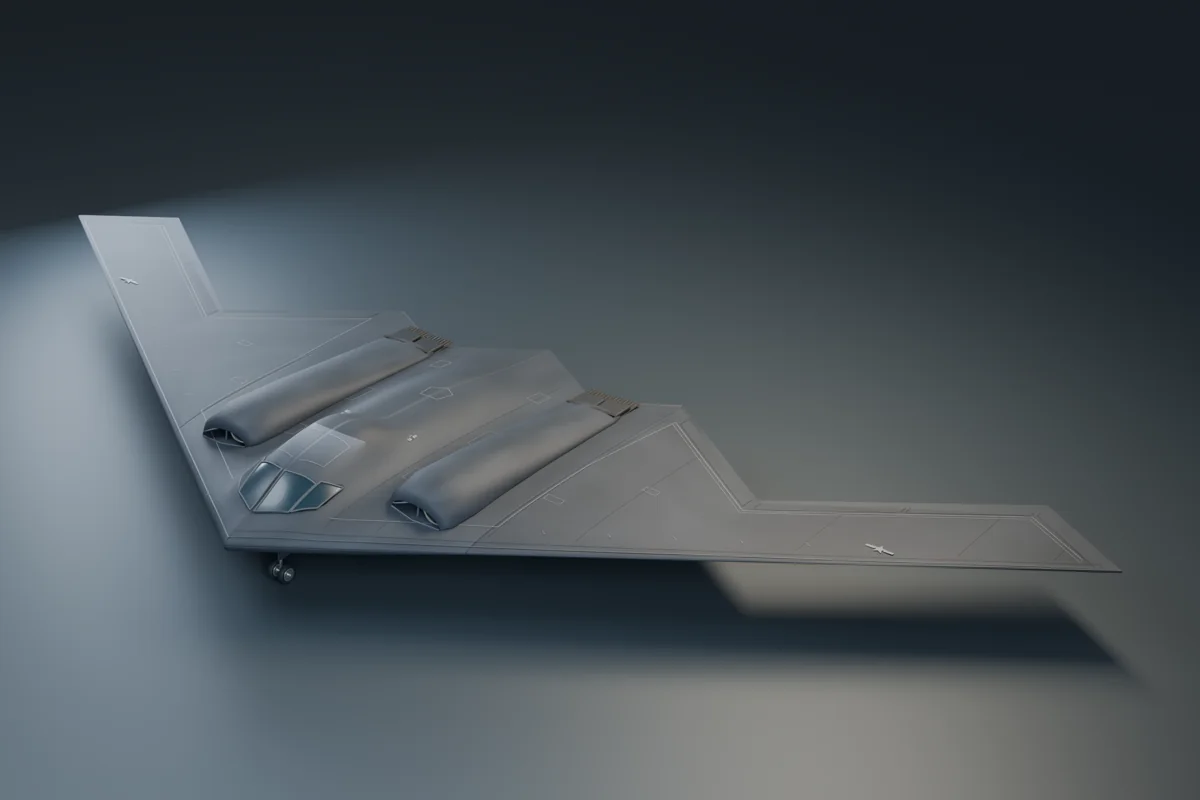

B-2 Spirit全气动外形、双座座舱与分层装配数字模型
2026.09.23 — 09.24
GPT-6 Astra × Blender 5.2
从公开文献到高精度数字模型
01 / CONCEPT & SPECS全翼隐形气动，
全翼隐形气动，
从轮廓到结构还原。

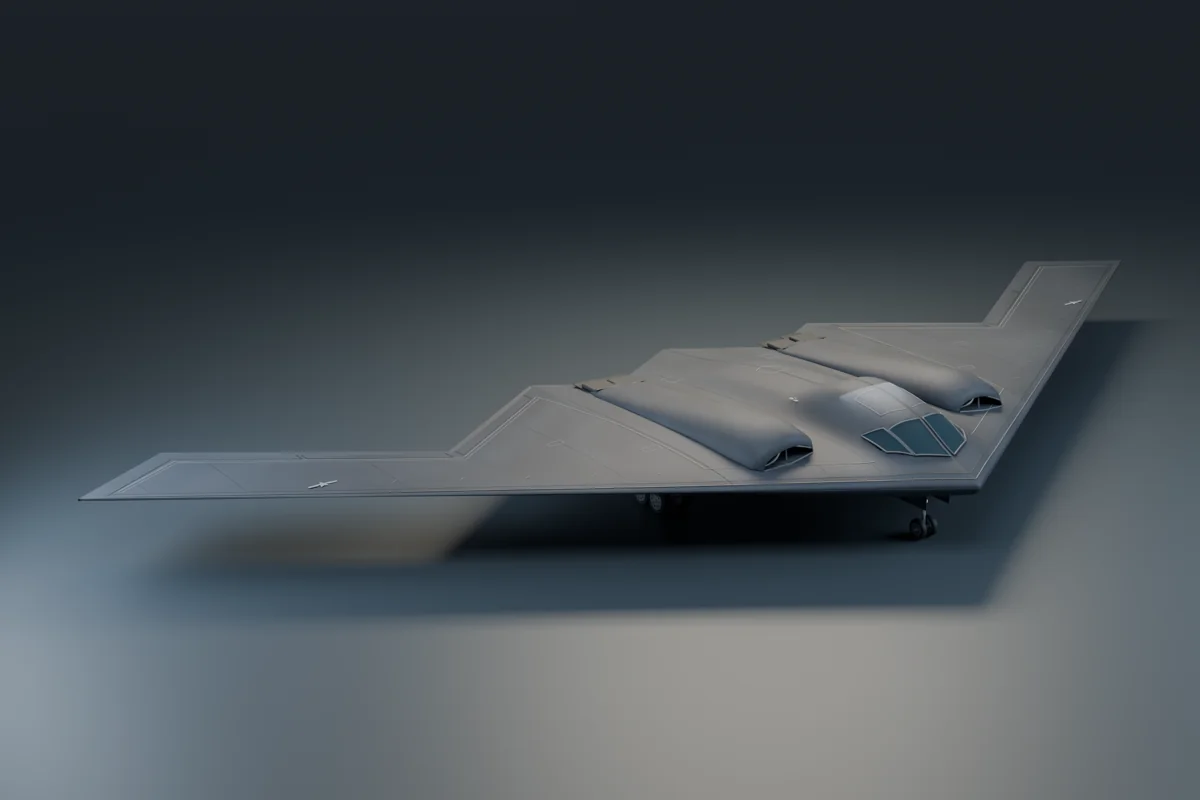

从公开文献、军方解密图示与视频影像出发，在 Blender 中建立 1:1 标称比例（翼展 52.43 米 / 机长 21.03 米）的完整可编辑三维模型。重点攻关复合前缘大后掠飞翼曲面、双座驾驶舱五联屏与弹射座椅、分件装配与爆炸展示。
机体各部件按功能分层管理（外蒙皮、风挡、进排气系统、座舱、起落架与骨架），所有部件均为原生可编辑几何体。模型配套导出通用 glTF/GLB 交换格式，并提供 26 页独立技术视觉图册（PDF）与零件清单。
52.4m翼展 / 172 ft
21.0m机长 / 69 ft
23.6万基础网格顶点
23正式渲染视角
3+1Blender工程与GLB
详细双座座舱系统

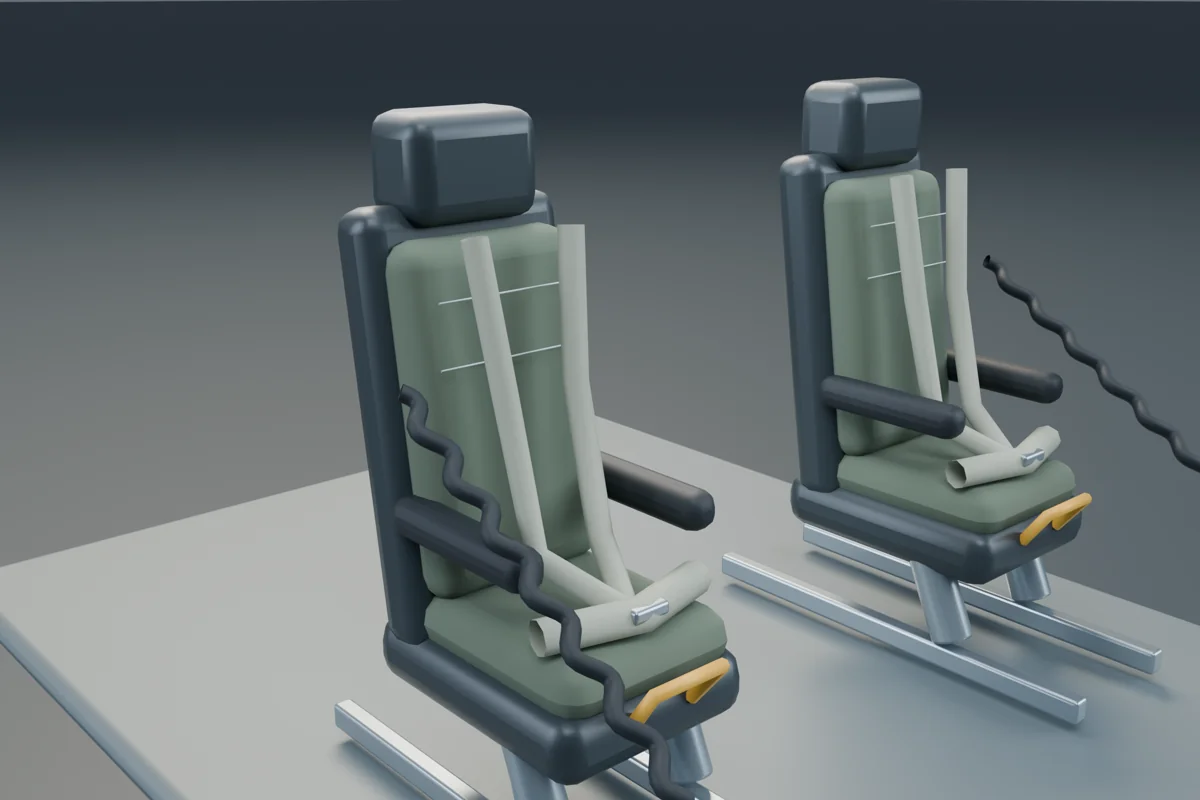

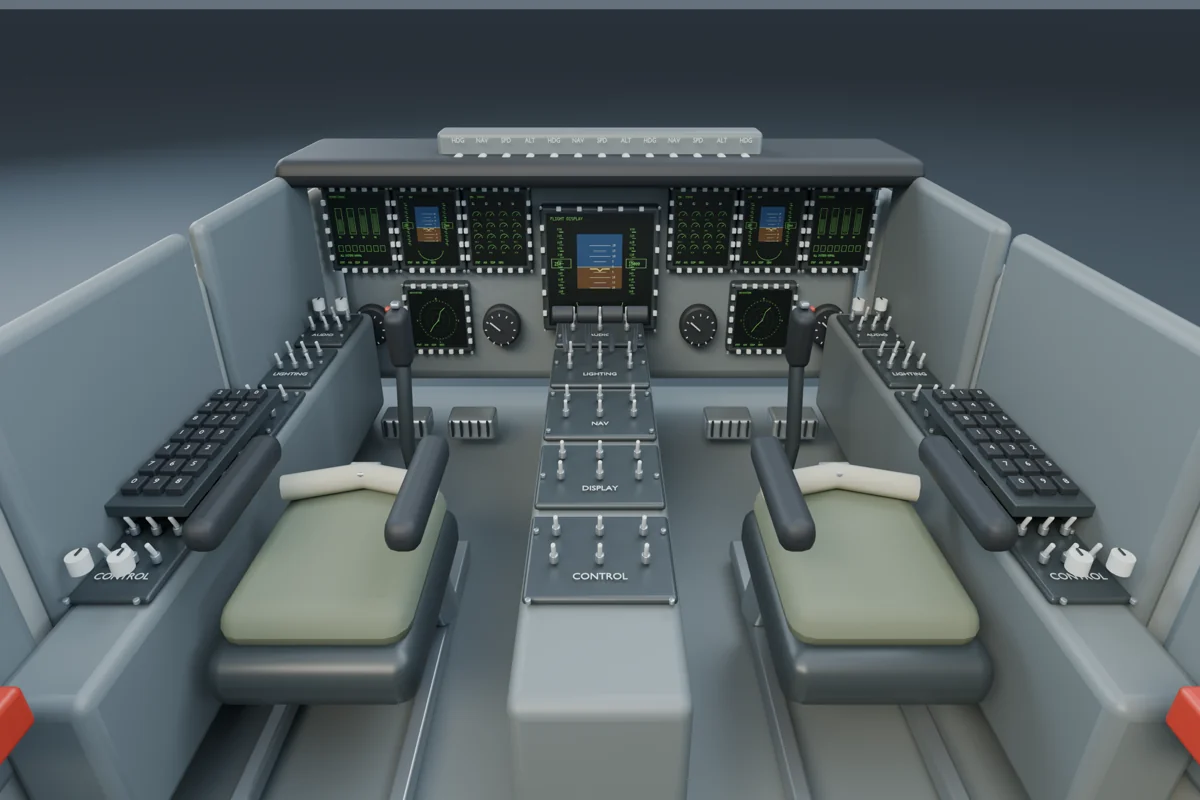

包含左右两具 ACES II 弹射座椅与安全带、居中中央控制台、双操纵杆，以及 5 块独立静态 DEMO 仪表显示屏贴图。顶盖与风挡可独立隐藏观察。

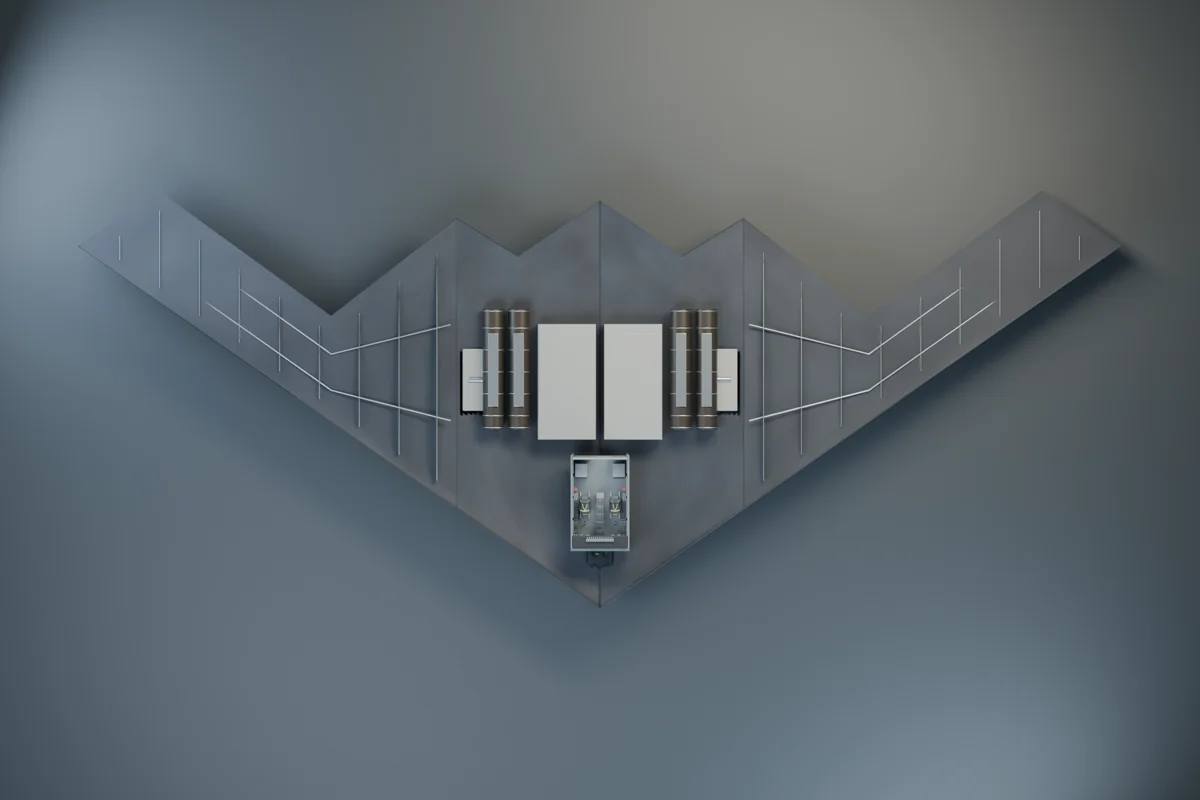

分层装配与内部示意

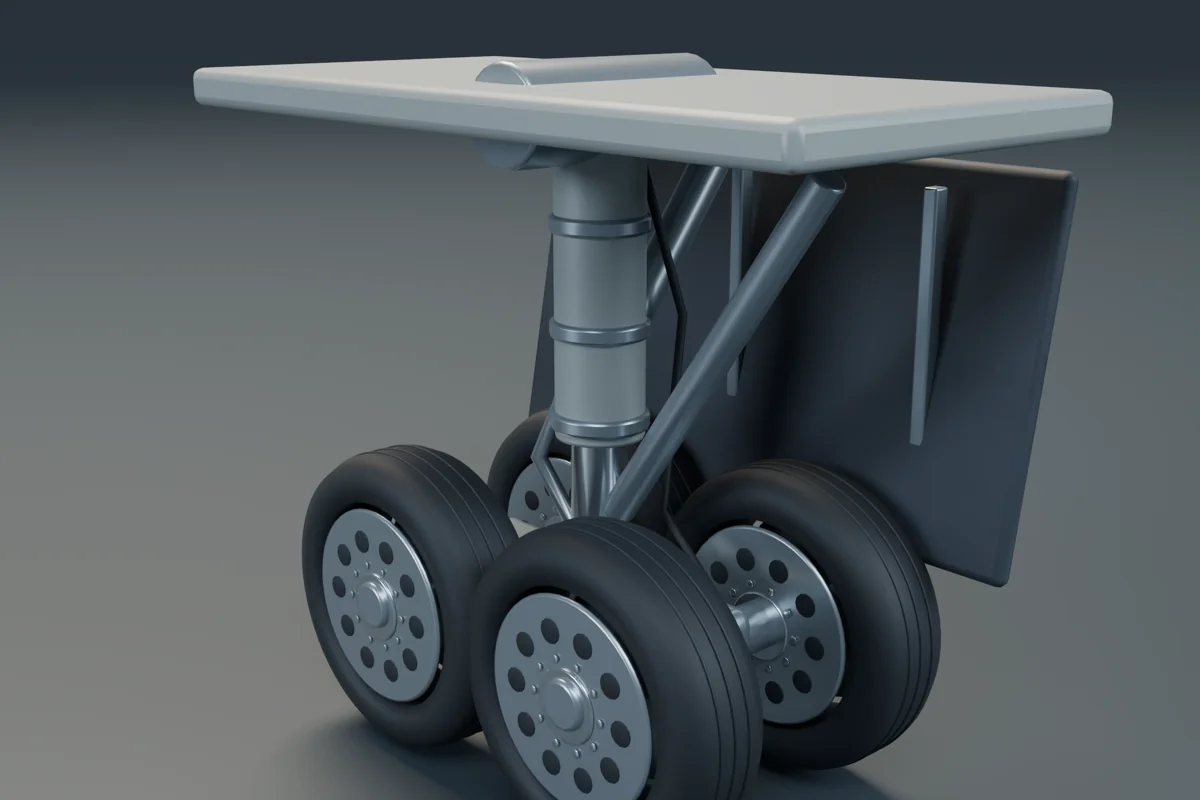

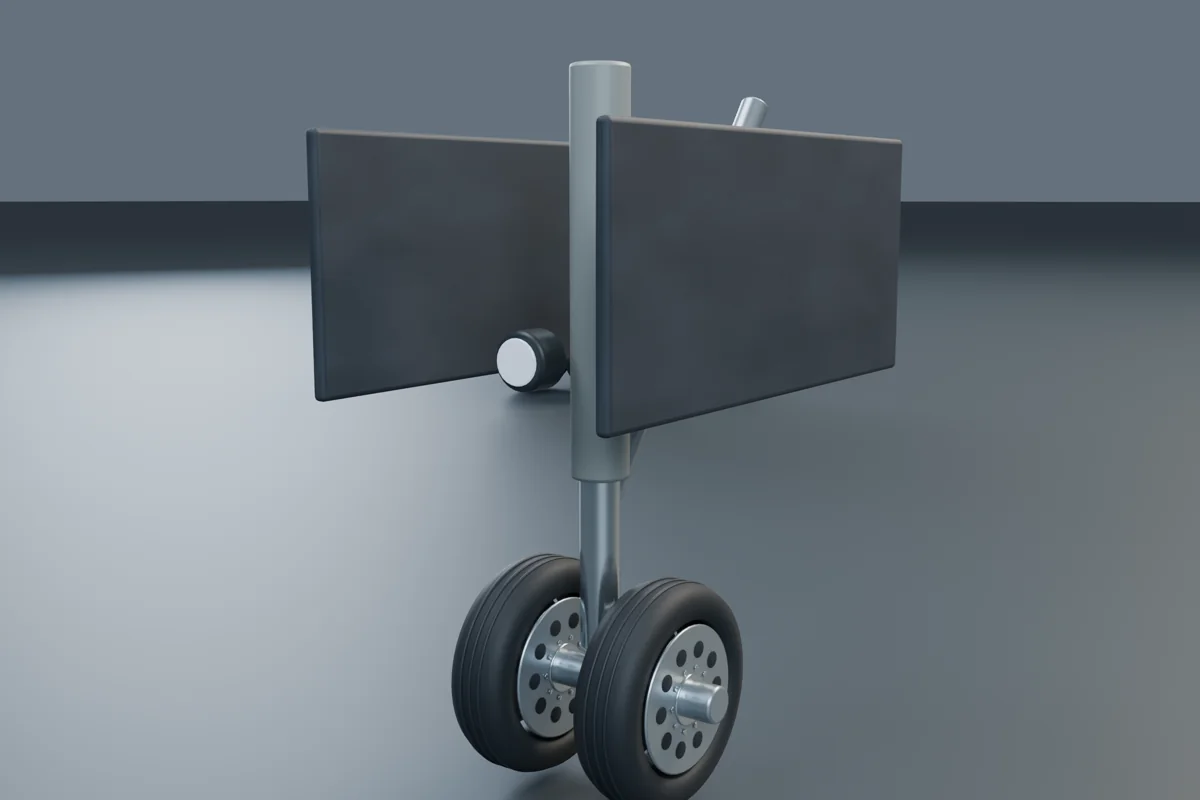

分设上蒙皮、下蒙皮、机头雷达罩、四轮主起落架与双轮鼻起落架、进排气道隔热层与示意主承力骨架，支持独立展示与可编辑爆炸图。
23 视角多维全景与图册

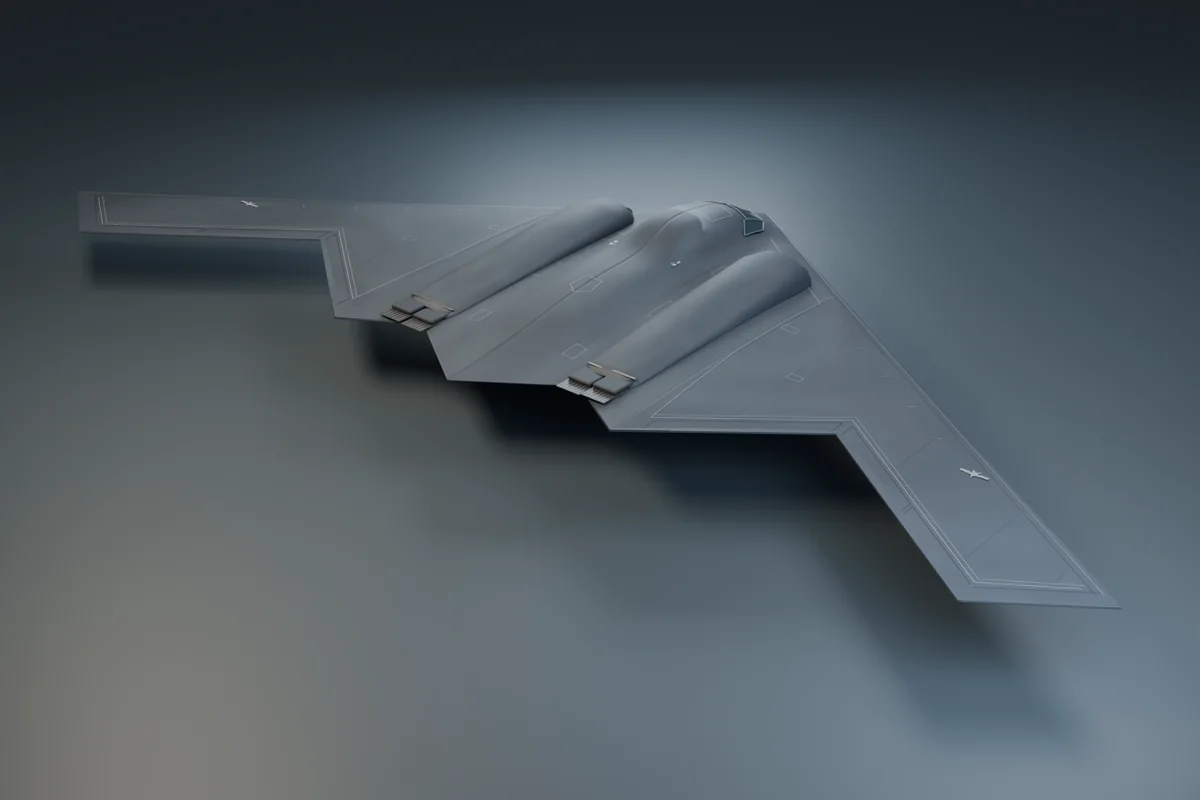

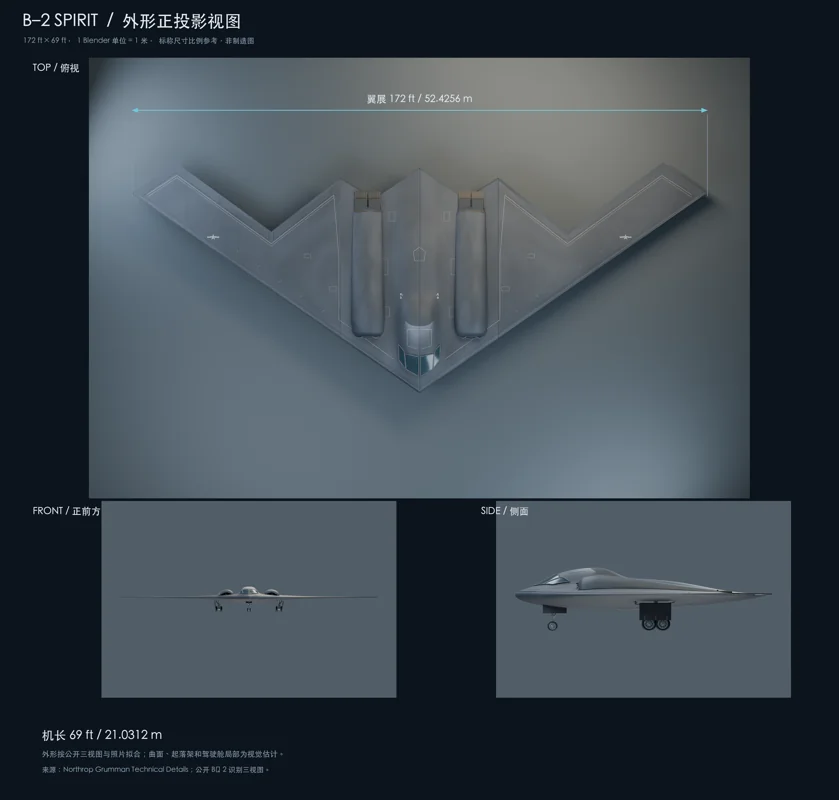

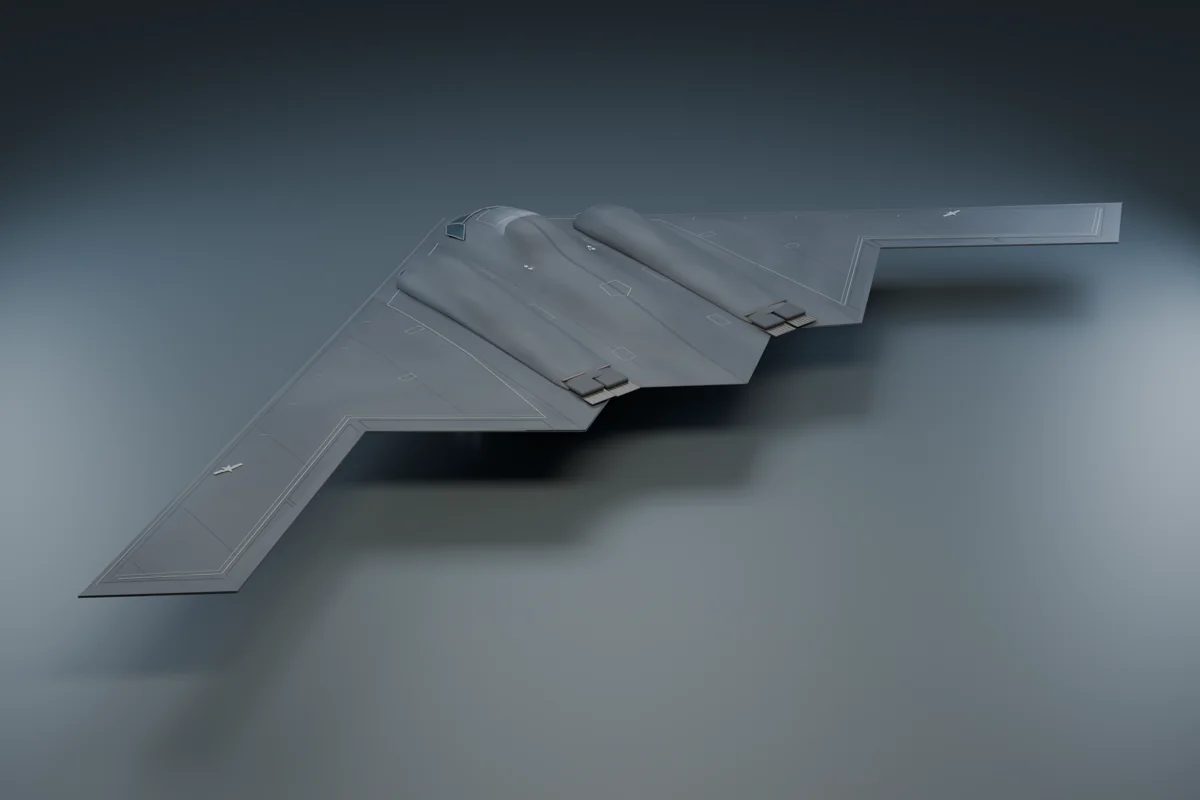

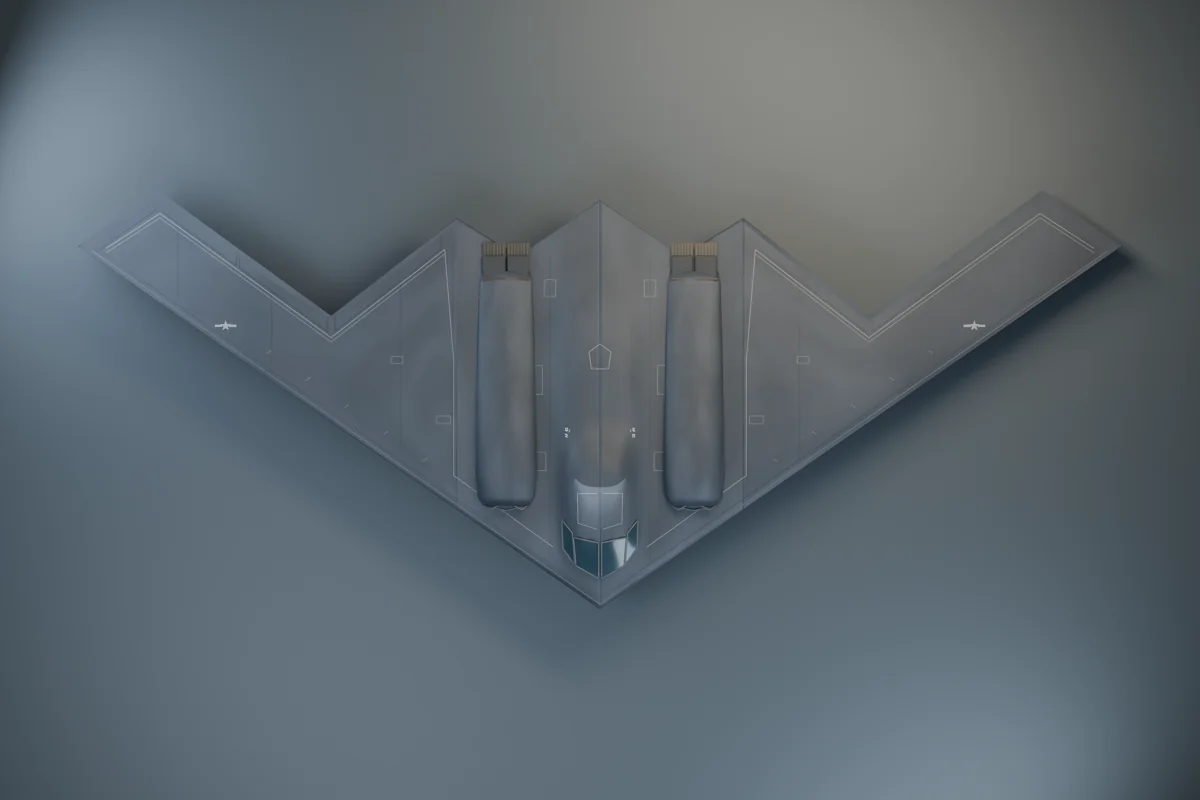

涵盖正侧顶底正交三视图、前后侧向多视角透视、关键进排气与起落架特写、5 角度座舱深度镜头，并提供爆炸图分件编号标注图版与标称尺寸图版。

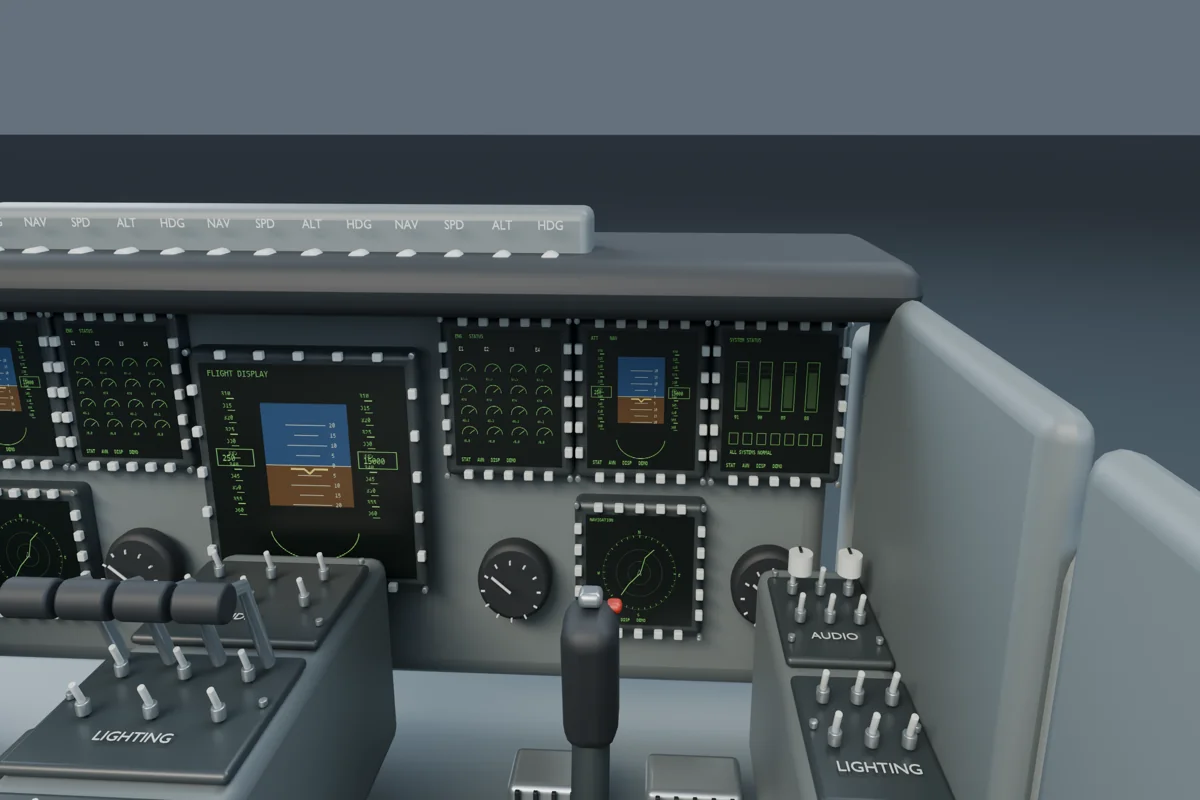

02 / DETAILED COCKPIT
外壳之下，详尽的座舱细节。

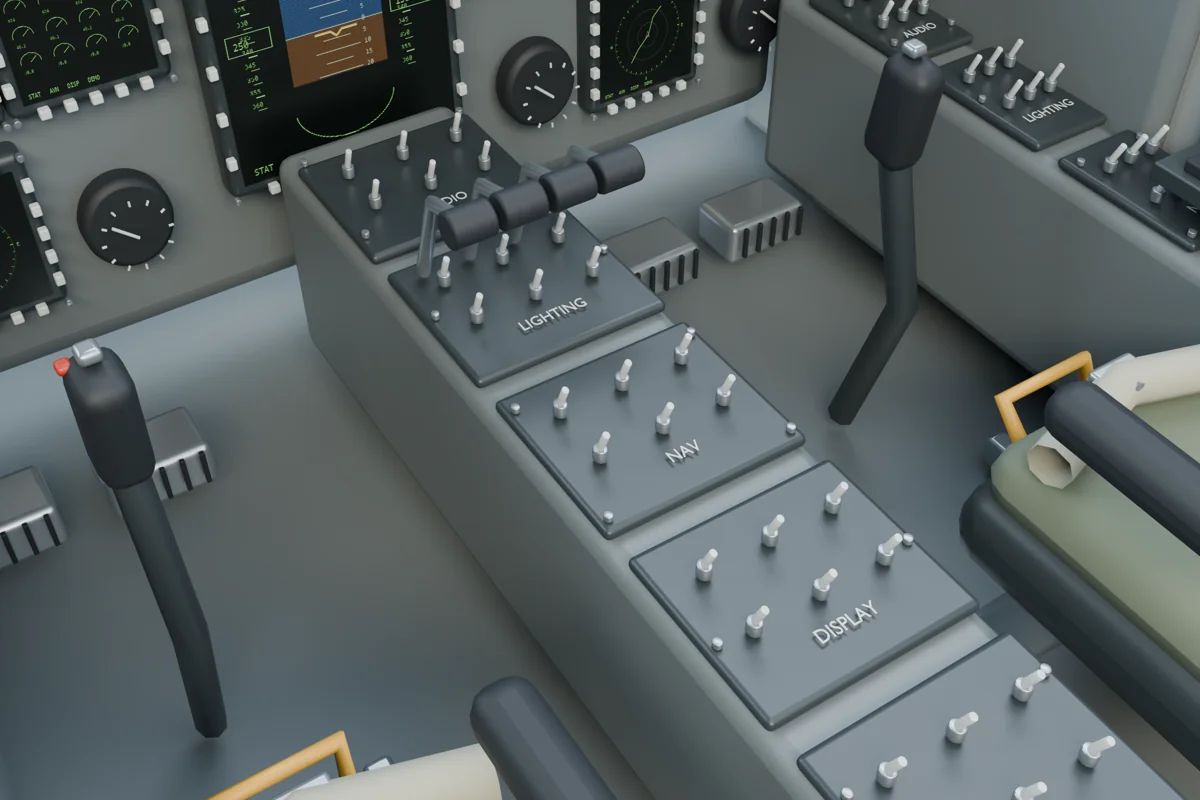

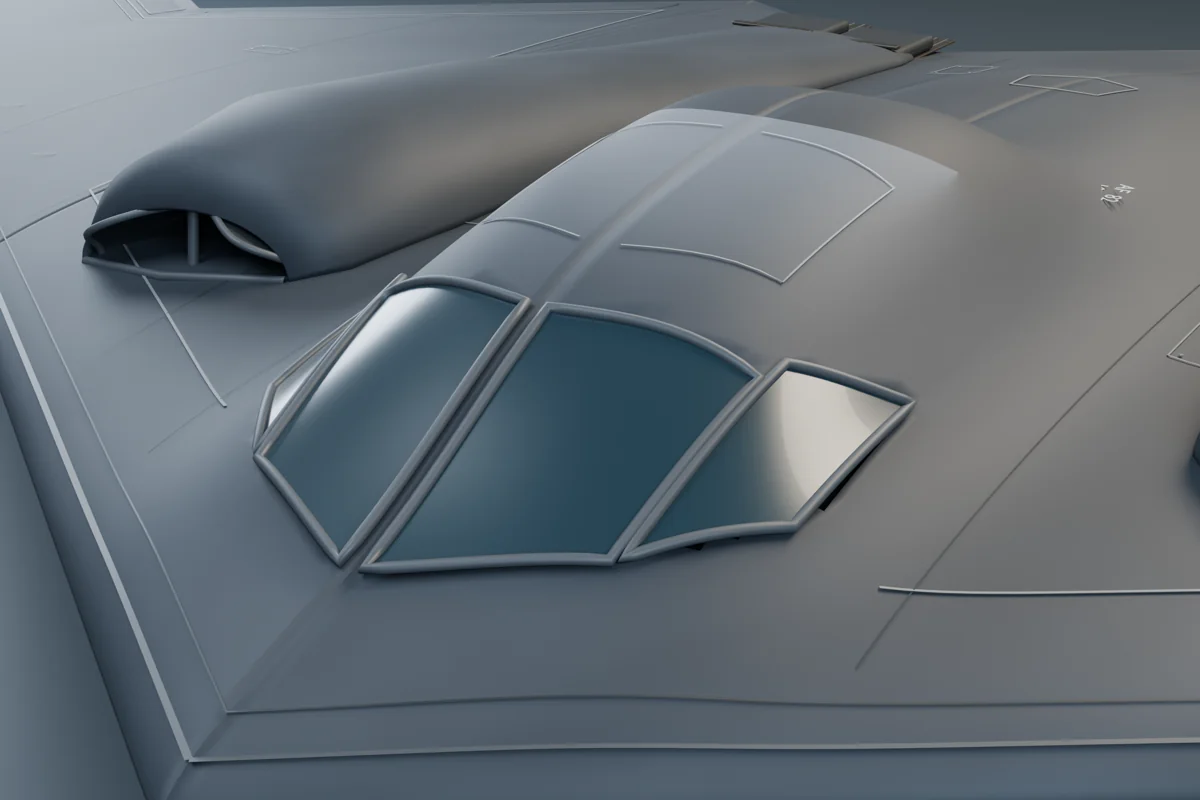

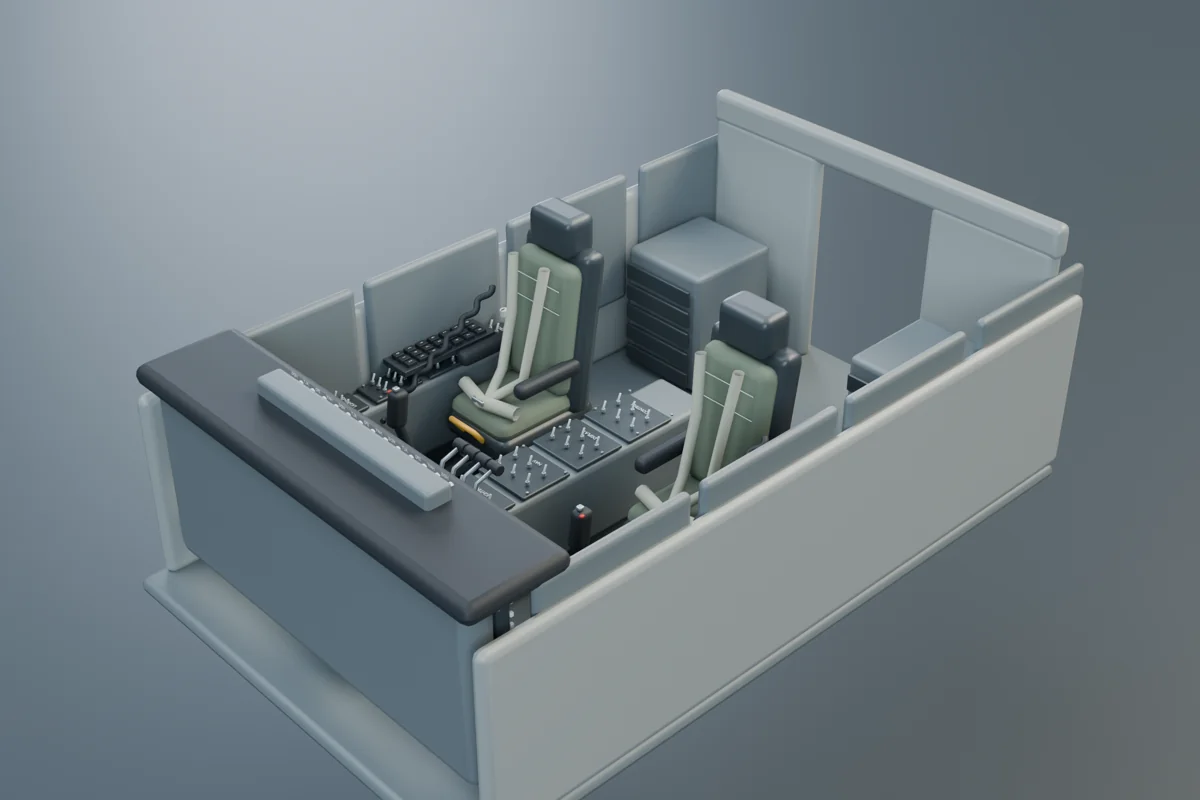

双座 ACES II 弹射座椅、居中控制台、双操纵手柄与五联独立静态仪表显示屏。模型支持独立隐藏机头蒙皮与风挡，以便观察内部空间关系。

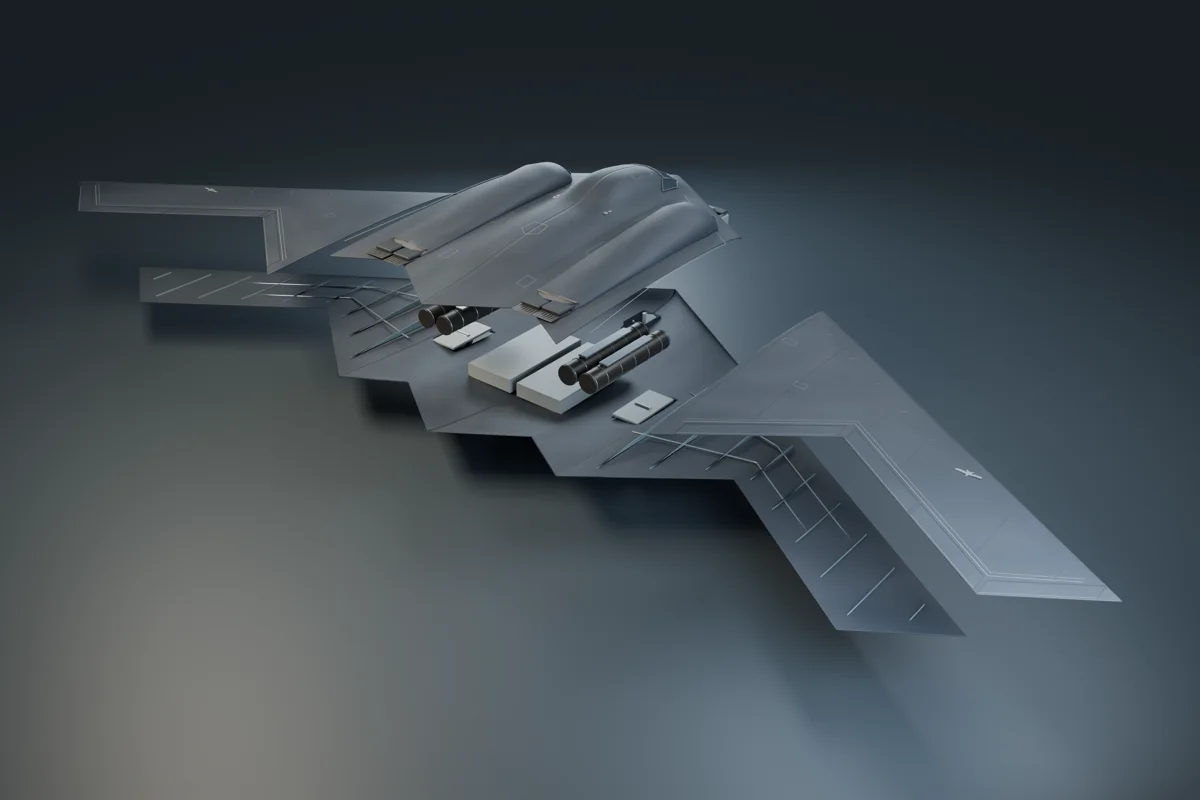

03 / EXPLODED ARCHITECTURE
分层拆解，看见装配关系。

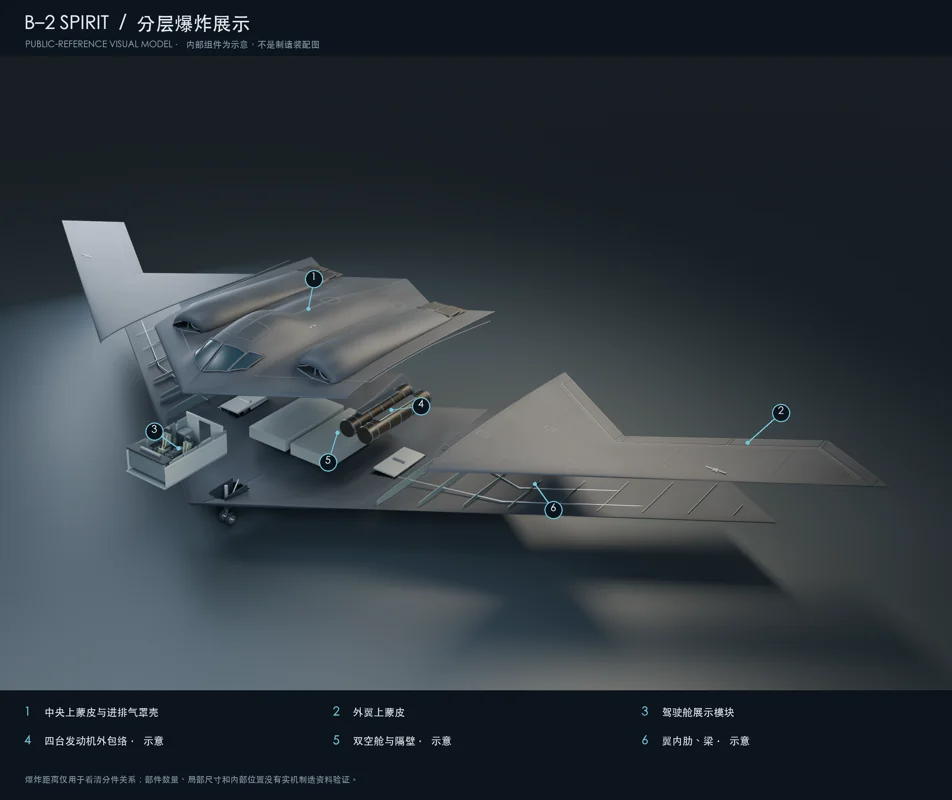

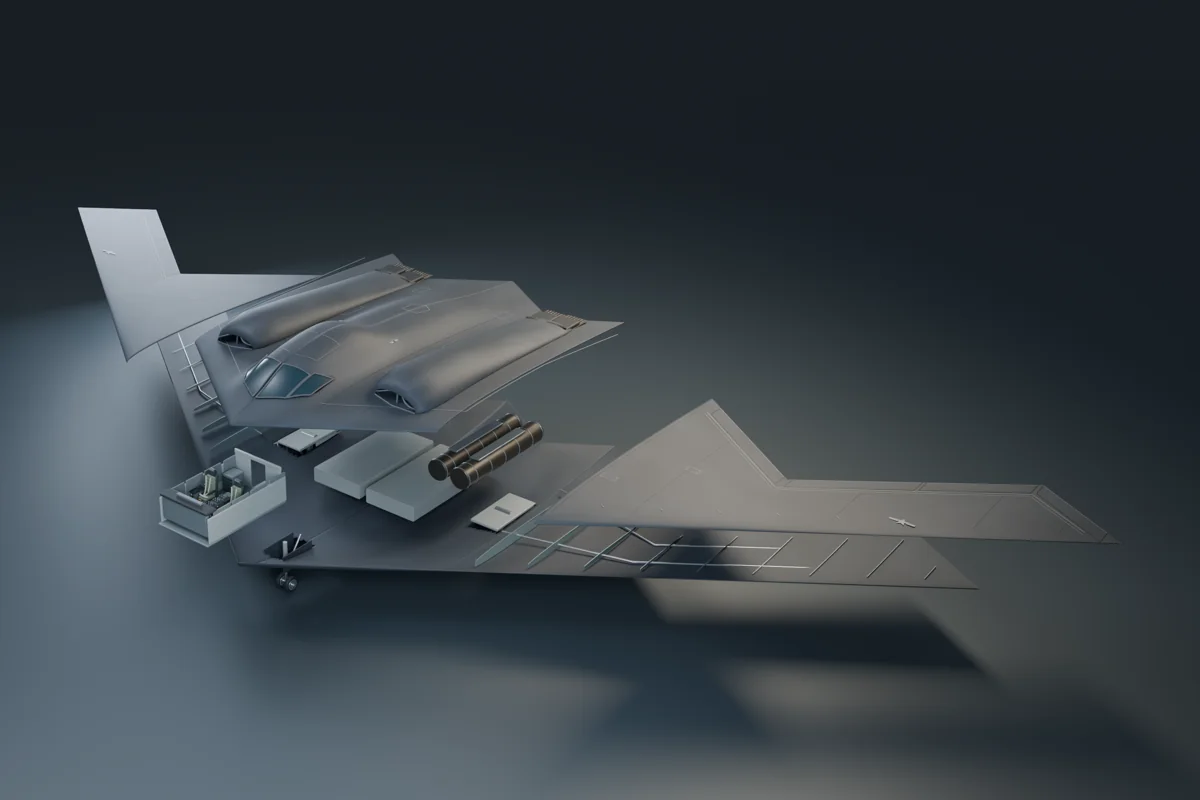

机体分为上蒙皮、下蒙皮、机头风挡、S 弯进气道、后排气槽、四轮主起落架、双轮鼻起落架与示意承力骨架。配套独立爆炸状态工程与两张高清标注图版。
04 / VISUAL ARCHIVE
多维视口与图版全景。
25 张正式效果图与技术图版 · 点击可全屏放大或下载原始高清渲染。
当前显示 25 张图片
05 / CREATIVE RECORD
这件作品，如何诞生。
公开实际创作配置与过程。AI 负责根据公开资料建立三维模型几何与渲染，方向与迭代来自人的意图和反馈。
模型与思考强度
gpt-6-astra
xhigh思考强度GPT-6 Astra
公开资料检索、飞翼气动与内部结构建模脚本编写、着色器材质节点、相机视口设定及 23 视角批量渲染全流程
思考强度按创作会话记录展示，不代表跨模型的统一能力评分。
工具与技术
Blender 5.2
程序化网格生成、Cycles / EEVEE 混合材质着色器、多层集合（Collection）管理与高分辨率多相机渲染
Python 3 & Blender API
参数化机翼曲面拟合、起落架机械连杆对齐、爆炸图关键帧位移计算与 glTF 2.0 格式导出
Pillow & ReportLab
多功能航电显示屏贴图程序化绘制、三视图尺寸图版标注及 26 页 PDF 视觉图册自动排版生成
THE ORIGINAL INPUTS
从这些提示词开始。
以下保留用户原文，包含创作方向与细节要求。
PROMPT 01初始创作方向与多维成果要求+
帮我用blender创建一个B2幽灵轰炸机型的高精度模型，从网络搜索到你能够获取到的全部详细信息，包括文字介绍，结构，图像，视频等资料，进行外部造型结构以及机内造型结构尤其是驾驶舱的详细资料，然后开始高精度的模型创作，最后提供全部视角的视图以及多角度局部视图，以及爆炸图
PROMPT 02持续推进与细节收敛+
继续
模型与思考强度依据实际任务记录展示（Codex / GPT-6 Astra / xhigh）。展示效果图与标注图版均由 Blender 模型直接渲染生成。
参考资料：基于公开解密出版物、军方公开展示影像与识别三视图建模。本站展示图均为原创模型的 Blender 渲染。
06 / OPEN THE WORK
下载原生工程与三维交换格式。
5 个独立交付文件，涵盖 3 个原生 Blender 工程、1 个通用 glTF/GLB 交换模型与 26 页 PDF 视觉图册。
在 Blender 5.2 或三维查看器中打开，检查几何、材质与装配。
B-2 Spirit · 完整组装主工程BLENDER · 5.0 MBB-2 Spirit · 驾驶舱独立研究工程BLENDER · 5.0 MBB-2 Spirit · 爆炸装配展示工程BLENDER · 5.0 MBB-2 Spirit · 通用三维交换模型GLTF / GLB · 21.7 MBB-2 Spirit · 26页技术视觉图册PDF 图册 · 7.7 MB
作品边界
返回所有作品本项目为基于公开出版物、识别三视图与多源公开军方影像的视觉还原作品。机内主承力骨架、内部舱壁、发动机外包络与部分不可见座舱走线为空间关系示意，非实际军工制造与装配图纸；航电显示屏为原创静态视觉 DEMO，不具备飞行仿真与系统操作功能。标称外形尺寸按 1:1 比例（翼展 52.4256m，机长 21.0312m）建立，局部微观细节未实测。
